Internacional. Un nuevo estudio realizado por investigadores de la Universidad de Alicante demuestra que los recubrimientos de poliuretano termoplásticos con buena pegajosidad a 10-37ºC se pueden preparar usando mezclas de poliéteres de diferentes pesos moleculares.
Los revestimientos de poliuretano termoplástico (PU) con propiedad de adhesión sensible a la presión se sintetizaron haciendo reaccionar el diisocianato de 4,4'-difenilmetano (MDI) con 1,4-butanodiol y mezclas de polipropilenglicoles (PPG) de diferentes pesos moleculares (1000 y 2000 Da).

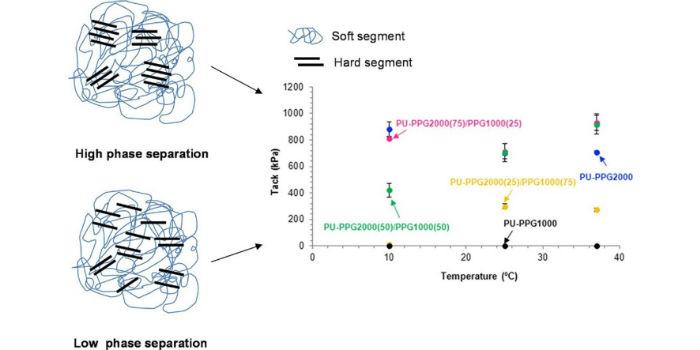

Se obtuvo buena adherencia a 10-37 ° C en revestimientos de PU preparados con mezclas PPG2000 + PPG1000 que contienen 50% en peso o más de PPG2000.
Las propiedades de adhesión sensibles a la presión de los revestimientos de PU se relacionaron con su contenido minoritario de grupos de uretano unidos y un grado importante de separación de fases.
Además, estos revestimientos de PU siguieron el criterio de Dahlquist, mostraron bajas temperaturas de transición vítrea, alta adherencia y baja resistencia al desprendimiento de 180 °. Por lo tanto, los revestimientos de PU tenían potencial como adhesivos sensibles a la presión. Finalmente, el recubrimiento de PU hecho con PPG de peso molecular 1000 Da, no mostró propiedad de adhesión sensible a la presión.
Fuente: https://www.sciencedirect.com
